LT3743IUFD是一款固定頻率、同步降壓型 DC/DC 控制器，專為驅動高電流 LED 而設計。平均電流模式控制器將在一個 0V 至 (VIN – 2V) 的寬輸出電壓范圍內保持電感器電流調節作用。LED 調光利用 CTRL_L、CTRL_H 和 CTRL_T 引腳上的模擬調光以及 PWM 和 CTRL_SEL 引腳上的 PWM 調光來實現。通過采用在外部進行開關操作的負載電容器，LT3743 能夠在幾 μs 的時間內改變已調 LED 電流水平，從而在兩個電流水平之間提供準確和高速的 PWM 調光。開關頻率可通過 RT 引腳上的一個外部電阻器在 200kHz 至 1MHz 范圍內進行設置。

該器件的其他特點包括電壓調節和過壓保護功能 (利用一個連接在輸出端和 FB 引腳之間的分壓器來設定)。過流保護功能則由 CTRL_H 引腳來提供和設定。

特點

PWM 調光提供高達 3000:1 的調光比

CTRL_SEL 調光在任何電流之間提供高達 3000:1 的調光比

用于色彩混合的三態電流控制

±6% 的電流調節準確度

6V 至 36V 輸入電壓范圍

平均電流模式控制

任何電流調節狀態之間的最大恢復時間為 2μs

<1μA 停機電流

輸出電壓調節和開路 LED 保護

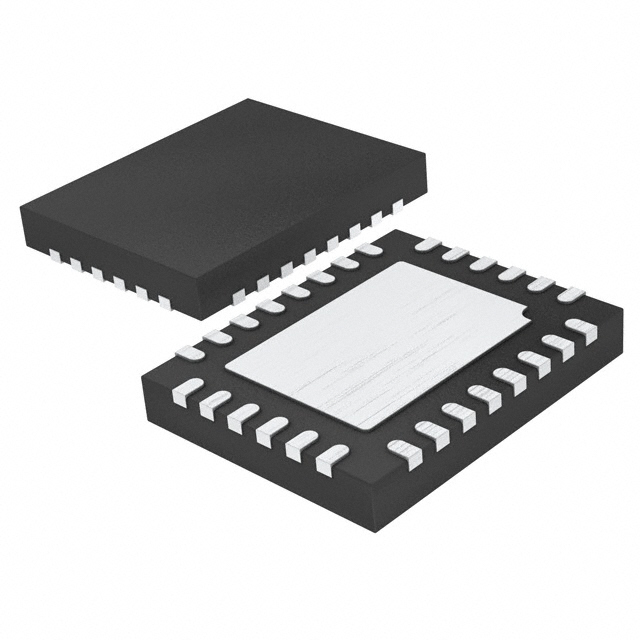

耐熱性能增強型 4mm x 5mm QFN 封裝

應用

DLP 投影機

高功率建筑照明

激光二極管
