TDA21520AUMA1集成電源級包含一個低靜態電流同步降壓柵極驅動器 IC，該 IC 與控制和同步 MOSFET 以及有源二極管結構共同封裝，可實現類似于肖特基的低 Vsd，且反向恢復電荷極少。該封裝針對 PCB 布局、傳熱、驅動器/MOSFET 控制傳熱、驅動器/MOSFET 控制時序進行了優化，在遵循布局準則的情況下，可將開關節點振鈴降至最低。

功能

● 集成驅動器、有源二極管、高壓側 MOSFET 和低壓側 MOSFET

● 輸入電壓范圍為 4.25 V 至 16 V

● VCC 電源電壓范圍為 4.25 V 至 5.5 V

● 輸出電壓范圍為 0.225 V 至 5.5 V

● 輸出電流能力為 20 A

● VCC 欠壓鎖定 (UVLO)

● 自舉欠壓保護

● 片上 MOSFET 電流檢測和報告，增益為 5 μA/A

● 過溫保護和熱關斷

● 逐周期過流保護和標記

● 高壓側 MOSFET 短路檢測和標記

● 自舉電容器自動補電

● 兼容 3.3 V 三態 PWM 輸入

● PWM 三態（1.7 mA typ）20 μs 后自動進入休眠模式

● 深度休眠模式，通過 EN= 低電平（32 μA typ）實現省電

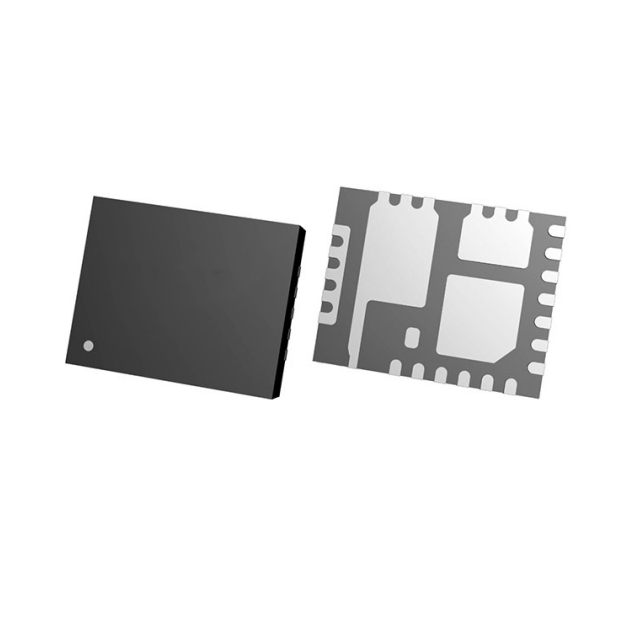

● 小型 4 mm x 5 mm x 0.9 mm PQFN 封裝

● 符合 RoHS 規范的無鉛封裝
