TPS92638QPWPRQ1 是一款具有 PWM 調光控制功能的八通道線性 LED 驅動器。其設計非常適合用于將多個 LED 燈串驅動至中等功率范圍。

該器件可驅動多達八個燈串，每個燈串上可有一到三個 LED，每個通道的總電流高達 70mA。可通過將多個輸 出并行以提供高達 560mA 的驅動電流。

特性

? 符合汽車類應用 要求

– 器件溫度等級 1：–40°C 至 125°C 的環境工作溫度范圍

– 器件 HBM ESD 分類等級 H2

– 器件 CDM ESD 分類等級 C3B

? 提供功能安全

– 可幫助進行功能安全系統設計的可用文檔

? 具有模擬和 PWM 調光功能的 8 通道 LED 驅動器

? 寬輸入電壓范圍：5V 至 40V

? 由基準電阻器設定的可調恒定輸出電流

– 最大電流：每通道 70mA

– 最大電流：并行工作模式下為 560mA

– 精度：每通道 ±3%

– 精度：每個器件 ±4%

? PWM 調光輸入 (PWM)

– 開/關延時：25μs（典型值），45μs（最大值）

? 4 組 PWM 調光功能，可控制 8 個通道

? 通過去毛刺脈沖實現 LED 開路和短路檢測

? 用于報告開路、短路和熱關斷故障的故障引腳，允許并行總線最多連接 15 個器件

? 高溫電流折返功能，可防止熱關斷，具有可編程閾值

? 一個用于停車燈電流設定點的電阻

? 一個用于尾燈電流設定點的電阻

? 工作結溫范圍：-40°C 至 150°C

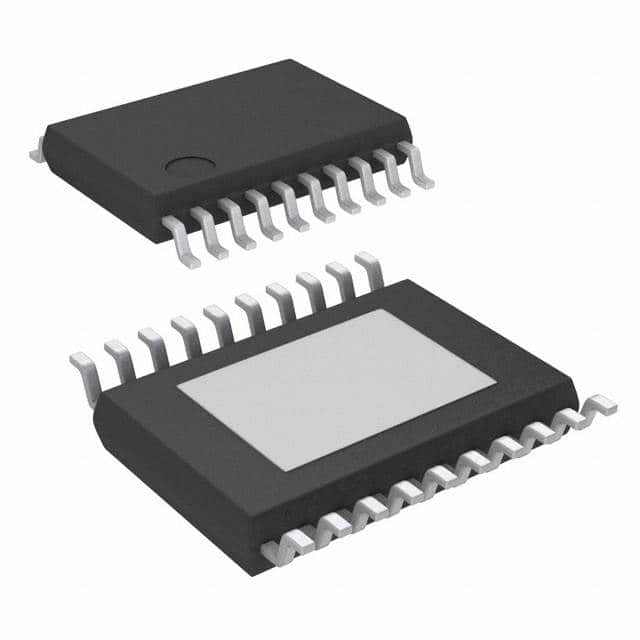

? 封裝：20 引腳耐熱增強型 PWP 封裝 (PDSO)

應用

LED 照明 應用 （例如，日間行車燈、位置燈、霧燈、后燈、剎車燈或尾燈、內部照明）
