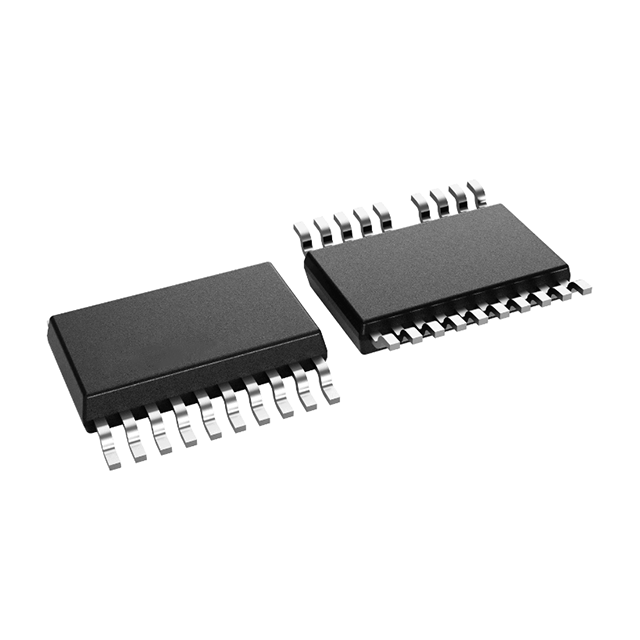

TPS12111LQDGXRQ1 是一款 45 V 智能高壓側驅動器，具有保護和診斷功能。該器件具有 3.5 V-40 V 的寬工作電壓范圍，適用于 12 V 系統設計。

特性

通過 AEC-Q100 認證，結果如下

器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍

支持功能安全

提供有助于功能安全系統設計的文檔

3.5 V 至 40 V 輸入范圍（絕對最大值為 45 V）

低至 -30 V 的輸出反極性保護

集成式 12 V 充電泵，容量為 100μA

低至 0.9μA 的關斷電流（EN/UVLO = 低電平）

強上拉（3.7 A）和下拉（4 A）柵極驅動器

驅動外部背靠背 N 溝道 MOSFET

帶集成預充電開關驅動器 (TPS12111-Q1) 的變體，可驅動電容性負載

兩級可調過流保護（IWRN、ISCP），具有可調響應時間（TMR）和故障標志輸出（FLT_I）

快速短路保護： 1.2 μs (TPS12111-Q1, TPS12112-Q1), 4 μs (TPS12110-Q1)

精確的模擬電流監控輸出 (IMON)：30 mV 時為 ±2% (V SNS)

精確、可調的欠壓鎖定 (UVLO) 和過壓保護 (OV)： < ±2%

遠程過溫檢測（DIODE）和故障標志輸出保護（FLT_T）

引腳與 TPS4811-Q1 兼容

應用

配電箱

車身控制模塊

直流/直流轉換器
