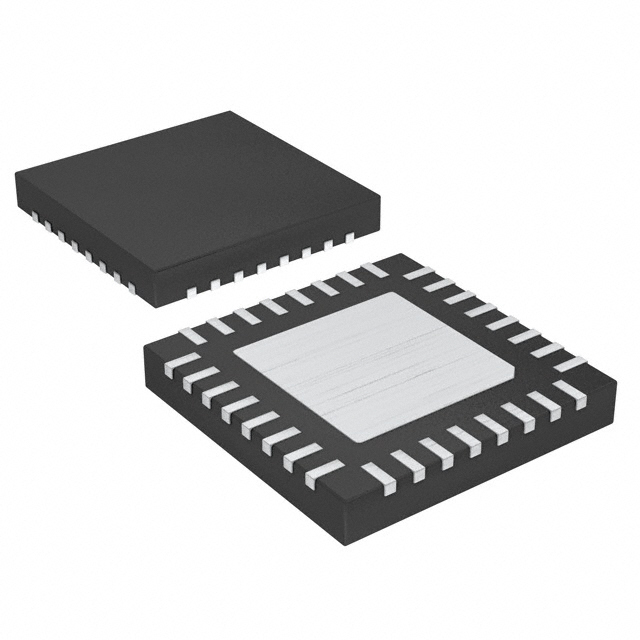

NCV70514MW003BR2G是一款用于雙極步進電機的微步進電機驅動器。該芯片通過 IO 引腳和 SPI 接口與外部微處理器進行聯接。NCV70514MW003BR2G 包含一個電流轉換表，根據 NXT 輸入引腳上的時鐘信號以及 DIR（方向）寄存器或輸入引腳的狀態采用下一個微步進。如果檢測到失速、電子錯誤、欠電壓或結溫度升高，該芯片則會提供錯誤消息。它使用專屬的 PWM 算法實現可靠的電流控制。 NCV70514MW003BR2G完全符合汽車電壓要求，非常適合汽車、工業、醫療和海洋環境中的通用型步進電機應用。 由于其技術，此器件特別適合使用波動電池電源的應用。

特性

用于兩相步進電機的雙 H 橋

可編程峰值電流高達 800 mA

片上電流轉換器

具有菊花鏈功能的 SPI 接口

從全步進到 32 微步進的 7 種步進模式

完全集成的電流檢測和電流調節功能

片上失速檢測

自動選擇快、慢衰減的 PWM 電流控制

固定 PWM 頻率

有源反激二極管

全輸出保護和診斷

熱警告和關機

兼容 3.3 V 微控制器、5 V 容限輸入、5 V 容限漏極開路輸出

復位功能

過流保護

增強型欠壓管理

階躍模式選擇輸入

這些器件無鉛、無鹵素/無溴化阻燃劑，符合 RoHS 規范

應用

小型定位應用

汽車（大燈校準、HVAC、怠速控制、巡航控制）

工業設備（照明、流體控制、標簽、過程控制、XYZ 工作臺、機器人）

樓宇自動化（暖通空調、監控、衛星天線、可再生能源系統）
