MAX22213ATJ提供四個可單獨控制的 36V、3.8AMAX 半 H 橋驅動器。它可用于驅動四個螺線管、兩個有刷直流電機、一個步進電機或不同負載的組合。

功率 FET 的阻抗非常低，因此驅動效率高，發熱量低。典型的總 RON（高壓側加低壓側）為 0.25Ω（典型值）。每個半橋可通過兩個邏輯輸入（DIN_、EN_）單獨進行 PWM 控制。

MAX22213ATJ集成了非耗散電流檢測功能，省去了該功能通常所需的笨重的外部功率電阻，與基于外部檢測電阻的主流應用相比，大大節省了空間和功耗。與內部感應負載電流成比例的電流會輸出到外部電流監控引腳 (ISEN_)。通過在這些引腳上連接外部電阻器，可產生與電機電流成比例的電壓。當控制算法需要電流/扭矩信息時，外部電阻上的壓降可輸入控制器 ADC。

產品特性

四個獨立的半 H 橋驅動器

36V 最大工作電壓

TA = +25°C 時 0.25Ω RON（高壓側 + 低壓側

完全獨立的半橋控制

每個 H 橋的額定電流（TA= +25°C）：

IMAX = 3.8A（驅動電容性負載的沖擊電流）

IRMS = 2A

內部電流感應 (ICS) 消除了外部笨重電阻器并提高了效率

半滿量程 (HFS) 引腳可提高低電流范圍內的電流控制精度

電流檢測輸出監控器

故障指示引腳 (FAULT)

保護

每個獨立通道的過流保護 (OCP)

欠壓鎖定 (UVLO)

熱關斷 TSD = +165°C

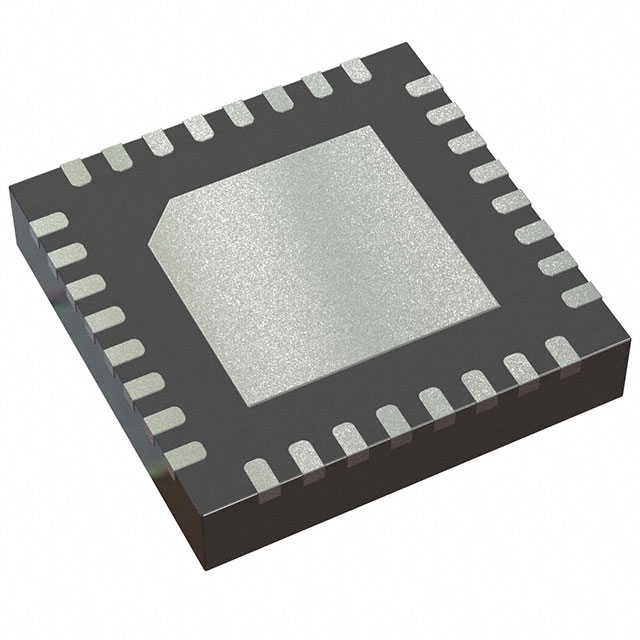

5mm x 5mm、32 引腳 TQFN

應用

步進電機驅動器

有刷直流電機驅動器

電磁鐵驅動器

鎖定閥
