MAX22208ATU提供四個可單獨控制的 65V、3.8AMAX 半 H 橋驅動器。它可用于驅動四個螺線管、兩個有刷直流電機、一個步進電機或不同負載的組合。

功率 FET 具有極低的阻抗，因此驅動效率高、散熱量低。典型的總 RON（高壓側加低壓側）為 0.3Ω（典型值）。

特點

四個獨立的半 H 橋驅動器

65V 最大工作電壓

TA = +25°C 時 0.3Ω（典型值）RON（高壓側 + 低壓側

完全獨立的半橋控制

每個 H 橋的額定電流（TA = +25°C）：

IMAX = 3.8A（驅動電容性負載的沖擊電流）

IRMS = 2A

集成電流檢測 (ICS) 消除了外部笨重電阻并提高了效率

電流檢測輸出監控器

故障指示引腳 (FAULT)

每個獨立通道的過流保護 (OCP)

欠壓鎖定 (UVLO)

熱關斷 TSD = +155°C

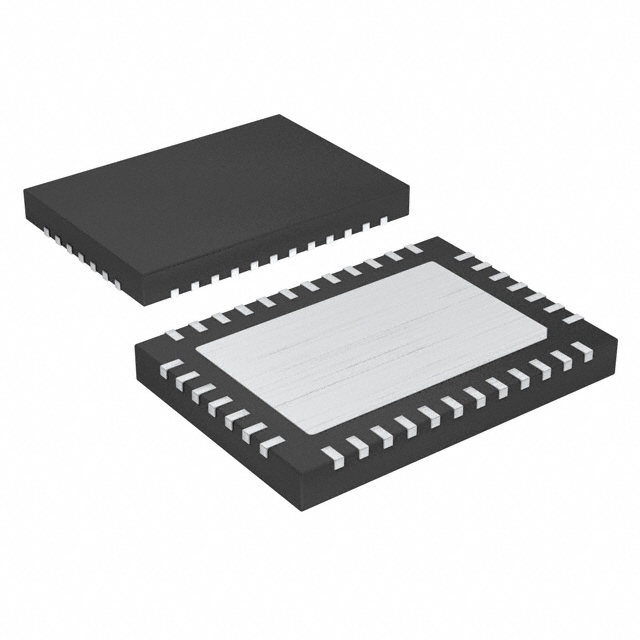

5mm x 7mm、38 引腳 TQFN

應用

有刷直流電機驅動器

步進電機驅動器

電磁閥驅動器

鎖定閥
