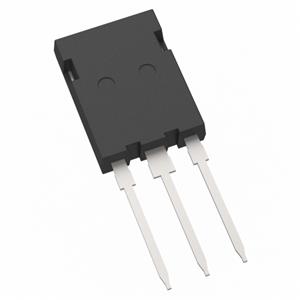

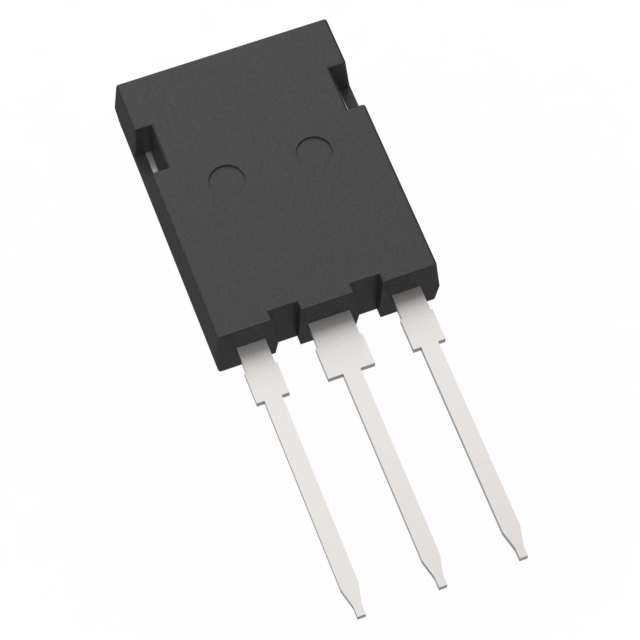

STGYA50H120DF2器件是采用先進的專有溝槽柵場停結構開發的 IGBT。該器件屬于 H 系列 IGBT，在傳導和開關損耗之間實現了最佳折衷，從而最大限度地提高了高開關頻率轉換器的效率。此外，略正的 VCE（飽和）溫度系數和非常緊密的參數分布使并聯操作更加安全。

產品屬性

IGBT 類型： 溝槽型場截止

電壓 - 集射極擊穿（最大值）： 1200 V

電流 - 集電極 (Ic)（最大值）： 100 A

電流 - 集電極脈沖 (Icm) ：200 A

不同 Vge、Ic 時 Vce(on)（最大值）： 2.6V @ 15V，50A

功率 - 最大值： 535 W

開關能量： 2mJ（開），2.1mJ（關）

輸入類型： 標準

柵極電荷： 210 nC

25°C 時 Td（開/關）值： 40ns/284ns

測試條件： 600V，50A，10 歐姆，15V

反向恢復時間 (trr)： 340 ns

工作溫度： -55°C ~ 175°C（TJ）

安裝類型： 通孔

封裝/外殼：TO-247-3

供應商器件封裝： TO-247

應用

UPS

太陽能逆變器

焊接

PFC
