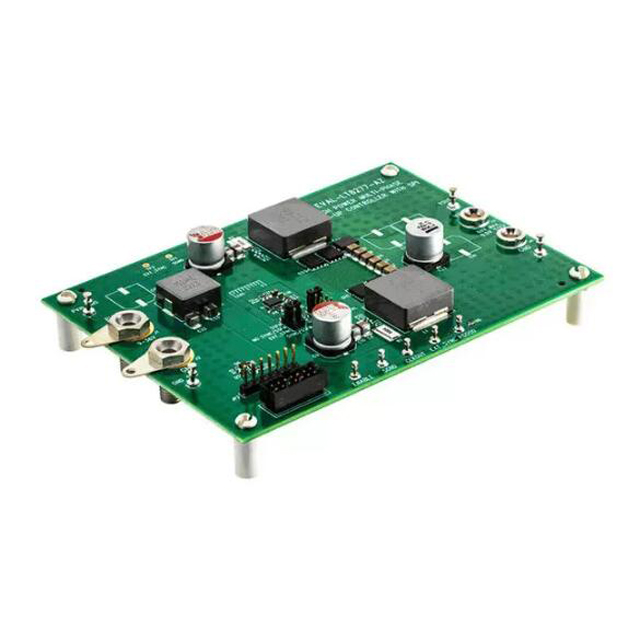

EVAL-LT8277-AZ（評估板）：用于評估LT8277 雙相異步升壓轉換器的功能

產品詳情：

型號：EVAL-LT8277-AZ（評估板）

主要用途：DC/DC，步升

輸出和類型：1 非隔離式輸出

電壓 - 輸出：9V ~ 60V

電流 - 輸出：3A

電壓 - 輸入：9V ~ 36V

穩壓器拓?fù)洌荷龎?/span>

頻率 - 開關：200kHz

內含物：板

使用的 IC/零件：LT8277

評估電路 EVAL-LT8277-AZ 是一款采用 LT8277 的雙相異步高功率升壓轉換器。當 VIN 在 9V 至 36V 之間時，它將輸出電壓調節至高達 60V，并在 60V 電壓下驅動高達 3A 的負載。EVAL-LT8277-AZ 以 200kHz 開關頻率運行，并具有打開展頻 (SSFM) 以降低 EMI 輻射的能力。它可以在有或沒有 SPI 通信的情況下運行。多個 EVAL-LT8277-AZ 可并聯以提供更多輸出功率。連接到 DC2026C Linduino One 演示電路時可使用圖形用戶界面 (GUI)。

LT8277 是一款雙相交錯電流模式升壓和 SEPIC 控制器。它具有 3V 至 40V 的寬輸入電壓范圍以及 100kHz 至 2MHz 之間的可調開關頻率。EVAL-LT8277-AZ 使用戶能夠輕松評估 LT8277 的功能，如 SPI 接口、PGOOD 輸出狀態報告、頻率同步、4 相或 8 相操作的時鐘輸出等。用戶可以更改 RT 電阻器來設置電路的開關頻率，更改 ENABLE 電阻來設置電路開始工作時的最小輸入電壓以及更改 V C 引腳組件來調整環路補償。

EVAL-LT8277-AZ 具有輸入 EMI 濾波器，可實現低輻射。電感電流由檢測電阻檢測，同時可以使用 DCR 檢測。功率級 MOSFET 和二極管經過優化，可實現高效率。PCB 具有較大的銅平面和廣泛的過孔，可實現出色的高功率熱性能。
