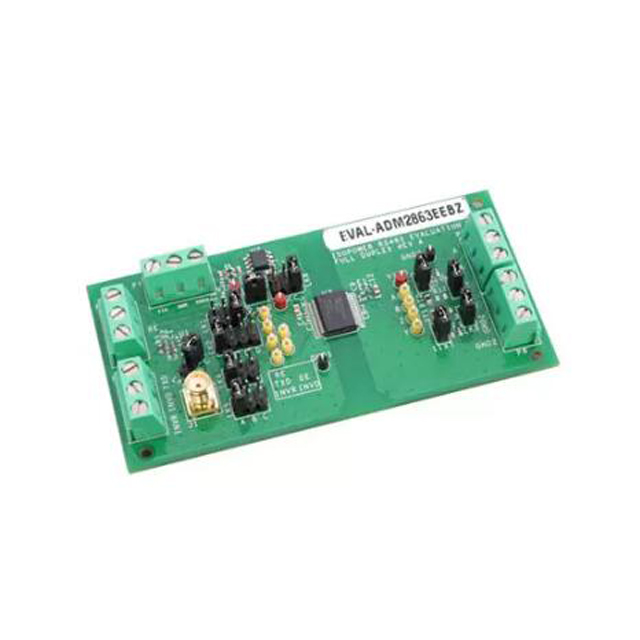

EVAL-ADM2863EEBZ（評估板）可簡化評估 ADM2863E 隔離型 DC-DC 轉換器

EVAL-ADM2863EEBZ 可簡化、有效地評估 5.7 kV rms ADM2863E、500 kbps 信號和電源隔離型、全雙工 RS-485 接口收發器。

ADM2863E 具有集成的、隔離型 DC-DC 轉換器，為該套件的隔離面提供電源，而無需額外 IC。

評估板上的螺絲式接線端子可連接到 ADM2863E 的靈活的 VIO 邏輯電源引腳。此連接可實現 ADM2863E 在 1.7 V 到 5.5 V 的數字輸入/輸出 (I/O) 電壓下運行，從而可以使用 1.8 V 或 2.5 V 電源與節點進行通信。VIO 引腳也可以由 ADP7104 穩壓電源供電。

EVAL-ADM2863EEBZ 具有用于評估單個系統中 ADM2863E 的選項。可通過每個評估板上的螺絲式接線端子輕松訪問數字和 RS-485 接口總線信號。通過板載跳線選項配置每個數字輸入。

用于全雙工隔離式 RS-485 接口收發器的 EVAL-ADM2863EEBZ 的尺寸為 10.15 mm×10.05 mm、28引線、小尺寸、寬體和細間距（SOIC_W_FP）封裝。EVAL-ADM2863EEBZ 板上裝有 5.7 kV rms、隔離型 RS-485 接口收發器 ADM2863E。

EVAL-ADM2863EEBZ  優勢和特點：

ADM2863E 500 kbps、信號和電源隔離型、RS-485 接口收發器的簡化評估

符合 EN 55032/CISPR 32 B 類輻射排放標準的 2 層 PCB

尺寸為 10.15 mm × 10.05 mm，28 引腳 SOIC_W_FP 封裝，爬電距離和凈空大于 8.0 mm

配有跳線選項的板載 ADP7104 LDO 調節器，可簡化評估 5 V 或 3.3 V 配置

通過使用靈活低壓的 VIO 電源線，可與電壓低至 1.7 V 的 I/O 節點進行對接。

RS-485 接口 A、B、Y 和 Z 引腳具有 ESD 保護

≥±12 kV IEC61000-4-2 接觸放電

≥±15 kV IEC61000-4-2 空氣放電

適用于 TxD 輸入信號的 SMA 連接器

可選板載 LTC6900 振蕩器，用于提供 TxD 信號

用于連接電源、數字信號和 RS-485 接口信號的螺絲式接線端子

數字輸入信號可選擇啟用和禁用跳線

環回測試與端電極的電阻器與尺寸

測量所有信號的測試點
