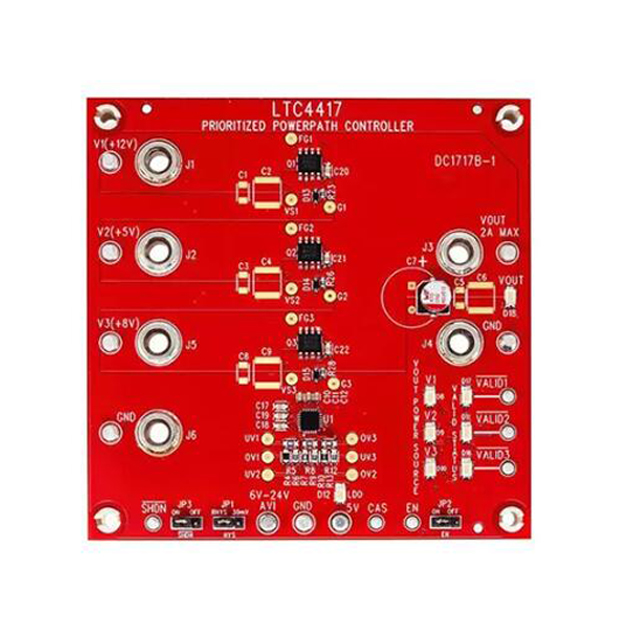

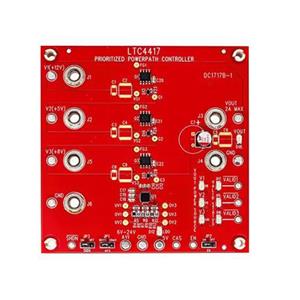

DC1717B（演示電路）：LTC4417 優先級PowerPath? 控制器評估板

產品詳情：

系列：PowerPath?

類型：電源管理

功能：配電開關（負載開關）

嵌入式：無

使用的 IC/零件：LTC4417

主要屬性：3 通道（三路）

輔助屬性：板載 LED

內含物：板

演示電路 DC1717B 使用 LTC4417 在三個輸入電源軌之間進行仲裁，從而選擇最高優先級的有效電源來為負載供電。電源軌的優先級由輸入連接 (V1-V3) 定義。每個電源軌都有由外部電阻設置的過壓和欠壓閾值。如果最高優先級的電源軌電壓超出定義的窗口（過壓或欠壓），則使能具有下一個最高優先級（有效）的電源軌并為負載供電。兩個或多個 LTC4417 可以級聯，以便在三個以上的電源柜之間進行切換。

DC1717B設計用于從12V、5V和8V輸入供電，分別施加于V1、V2和V3端口。各電源的有效范圍為±20%，由OV和UV比較器及其關聯電阻分壓器設定。V1具有最高優先級，V3最低。當最高優先級輸入處于有效范圍時，該輸入將被選定為輸出供電。V1、V2和V3輸入端均具備±42V輸入毛刺保護功能。最大負載電流為2A，受MOSFET性能限制。
