REF-1EDC60H12AHDPV2雙極電源功能板是通用評估平臺的第二個驅動卡。該款功能板包含EiceDRIVER? 1EDC Compact 1EDC60H12AH，支持雙極供電，其中VCC2為+15V，GND2為負電壓。第一個驅動卡包含EiceDRIVER? 1EDC Compact 1EDC20I12MH，集成有源米勒鉗位，可防止寄生導通。

關鍵特性

VCC2柵極驅動電壓電源：-5V至+20V

VCC1電源：固定在+5V

通過SMA-BNC連接器進行柵極連接

通過可選的同軸分流器進行電流測量

優化的換向環路

外部負載電感器連接

散熱片設計允許在各種溫度下進行測試

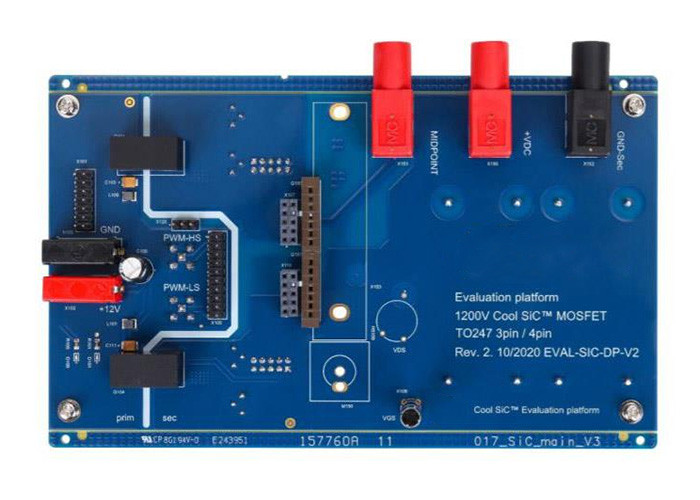

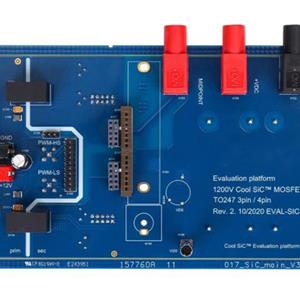

此外，該通用評估平臺包含EiceDRIVER?柵極驅動器IC，設計用于演示TO247 3引腳和4引腳封裝碳化硅CoolSiC? MOSFET的驅動選項。原設計被分成了一塊主板和兩個顯示這些選項的驅動卡。這種模塊化方法的選擇是為了讓平臺在未來能用新的驅動卡擴展。該主板設計的最大電壓為800V，最大脈沖電流為130A。

REF-1EDC60H12AHDPV2設計適用于以下應用場景：

單相組串式逆變器解決方案

工業加熱和焊接

電源管理 (SMPS) - 參考設計
