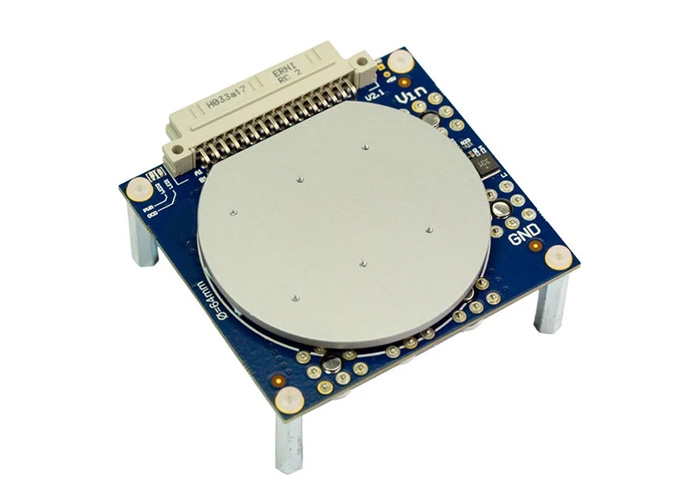

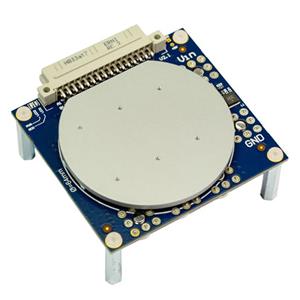

EVAL-MTR-48V20A-GAN開發板是一套尖端解決方案，利用CoolGaN ? 100V晶體管的先進功能，設計用于磁場定向控制 (FOC) 電機驅動應用。該款英飛凌電路板優化用于高開關頻率（通常為100kHz或更高），因此非常適合用于電動汽車、工業自動化、機器人和高性能消費電子產品中的低壓電機驅動器。半橋配置可確保高效率和功率密度，從而提供精確可靠的電機控制。EVAL-MTR-48V20A-GAN評估板是工程師和開發人員在各種苛刻的應用中探索和實施高效電機驅動解決方案的絕佳工具。

特點

CoolGaN IGC033S10S1 100V、最大3.3mΩ G3晶體管，采用3mm x 5mm PQFN封裝

EiceDRIVER? 1EDN7126G 柵極驅動器IC，用于GaN晶體管和MOSFET

XENSIV? TLI4971-A050T5-U-E0001 高精度無芯電流傳感器，用于AC和DC電流

BSS215P H6327 小信號MOSFET

TLS202B1MB V33 穩壓器

優化半橋布局

每個GaN晶體管的柵極、漏極和源極均設置測試點，以捕獲波形

經過優化的功率環路電感，可實現納秒級開關瞬態和最小過沖

陶瓷電容器DC鏈路，可實現最低等效串聯電阻 (ESR) 和大電流紋波處理能力

板載溫度檢測

多個PWM輸入選項

高效率

過電流檢測 (OCD)，可選41A或62A

大功率密度

易于擴展的設計

薄型設計，搭配均熱片使用時總厚度為10mm（不搭配時3.6mm）

包括散熱片和安裝硬件

符合RoHS標準

應用領域

EVAL-MTR-48V20A-GAN設計使用于以下領域：

低功耗BDC/BLDC電機驅動高達72V

電動汽車 (EV)

工業自動化

機器人技術

消費類電子產品
