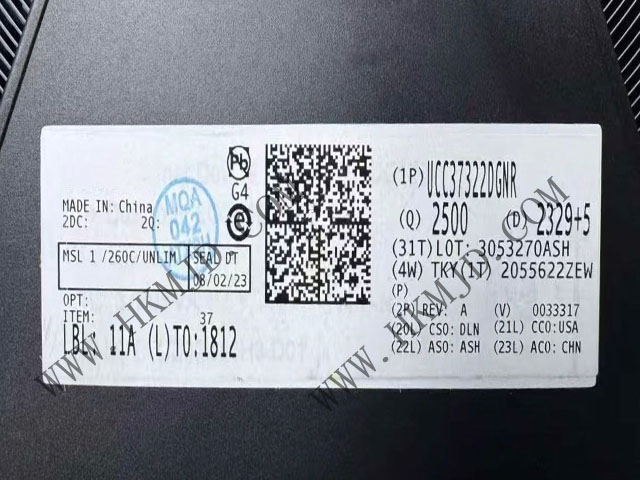

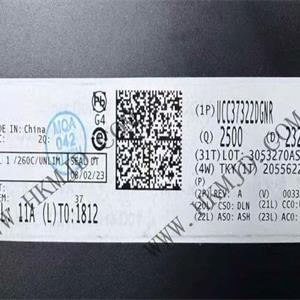

UCC37322DGNR 是一款具有分離輸出、25ns 傳播延遲和使能功能的 9A/9A 單通道柵極驅動器，采用 HVSSOP (DGN) 封裝。它適用于多種應用場景，包括開關模式電源、DC-DC 轉換器、電機控制器、D 類開關放大器、線驅動器和脈沖變壓器驅動器。

UCC37322DGNR 特性

? 業界通用引腳排列，具有額外使能功能

? 使用 TrueDrive 在米勒平坦區域提供 ±9A 的高峰值電流驅動能力

? 使用獨特的雙極和 CMOS 輸出級實現高效恒流源

? 與電源電壓無關的 TTL/CMOS 兼容輸入

? 10nF 負載時的上升時間和下降時間典型值為 20ns

? 輸入下降和上升時的典型傳播延遲時間分別為 25ns和 35ns

? 4V 至 15V 電源電壓

? 采用熱增強型 MSOP PowerPAD? 封裝，具有4.7°C/W θjc

? 額定溫度為 -40°C 至 +105°C

UCC37322DGNR 參數

 激勵器數量: 1 Driver

輸出端數量: 1 Output

輸出電流: 9 A

電源電壓-最小: 4 V

電源電壓-最大: 15 V

上升時間: 35 ns

下降時間: 20 ns

最小工作溫度: 0 C

最大工作溫度: + 70 C

系列: UCC37322

UCC37322DGNR 應用

? 開關模式電源

? 直流/直流轉換器

? 電機控制器

? D 類開關放大器

? 線路驅動器

? 脈沖變壓器驅動器
